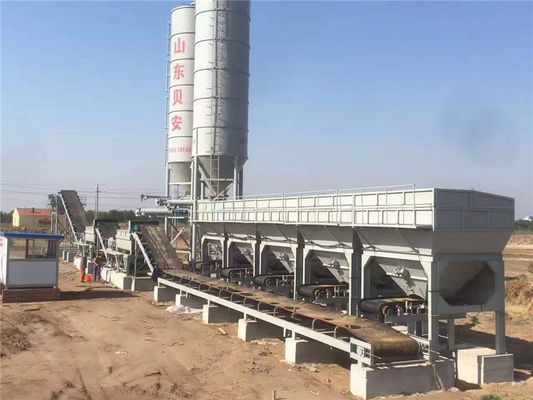

স্টেবিলাইজড সয়েল মিক্সিং স্টেশন হল একটি উন্নত এবং নির্ভরযোগ্য রাস্তা নির্মাণের সরঞ্জাম যা সিমেন্ট, বালি, নুড়ি এবং অন্যান্য সংযোজনগুলির বিভিন্ন অনুপাতের সাথে স্থিতিশীল মাটি তৈরি করার জন্য ডিজাইন করা হয়েছে।এই মিক্সিং স্টেশনটি একটি টুইন-শ্যাফ্ট ফোর্সড মিক্সার দিয়ে সজ্জিত যা উপাদানের উপাদানগুলিকে উচ্চ গতিতে মিশ্রিত করতে পারে এবং অল্প সময়ের মধ্যে স্থিতিশীল মাটির একজাতীয় মিশ্রণ সরবরাহ করতে পারে।এটিতে 3-6 ঘন মিটার উপাদান, সেইসাথে 0-500 কেজি ওজনের একটি সিমেন্ট এবং 0-50 কেজির একটি সংযোজন ওজনের পরিসীমা মিটমাট করার জন্য একটি সমষ্টিগত ব্যাচারও রয়েছে৷মিশ্রণ প্রক্রিয়াটি সম্পূর্ণ হতে মাত্র 60 সেকেন্ড সময় নেয়, এটি স্থিতিশীল মাটি মেশানোর জন্য একটি অত্যন্ত দক্ষ এবং সাশ্রয়ী সমাধান করে তোলে।
WDJ300.400.500.600.700.800 টাইপ স্থিতিশীল মাটি মেশানো উদ্ভিদ প্রধান কর্মক্ষমতা পরামিতি:
| প্যারামিটার মডেল | WDJ300 | WDJ400 | WDJ500 | WDJ600 | WDJ700 | WDJ800 |
| প্রমোদ | 300t/ঘ | 400t/ঘ | 500t/ঘ | 600t/ঘ | 700t/ঘ | 800t/ঘ |
| পরিমাপ পদ্ধতি | কম্পিউটারাইজড | কম্পিউটারাইজড | কম্পিউটারাইজড | কম্পিউটারাইজড | কম্পিউটারাইজড | কম্পিউটারাইজড |
| সমন্বয় পদ্ধতি | পরিবর্তনশীল ফ্রিকোয়েন্সি গতি নিয়ন্ত্রণ | পরিবর্তনশীল ফ্রিকোয়েন্সি গতি নিয়ন্ত্রণ | পরিবর্তনশীল ফ্রিকোয়েন্সি গতি নিয়ন্ত্রণ | পরিবর্তনশীল ফ্রিকোয়েন্সি গতি নিয়ন্ত্রণ | পরিবর্তনশীল ফ্রিকোয়েন্সি গতি নিয়ন্ত্রণ | পরিবর্তনশীল ফ্রিকোয়েন্সি গতি নিয়ন্ত্রণ |
| নিয়ন্ত্রণ মোড | স্বয়ংক্রিয় | স্বয়ংক্রিয় | স্বয়ংক্রিয় | স্বয়ংক্রিয় | স্বয়ংক্রিয় | স্বয়ংক্রিয় |
| ওজন নির্ভুলতা (সমষ্টি) | ±2% | ±2% | ±2% | ±2% | ±2% | ±2% |
| ওজন নির্ভুলতা (পাউডার) | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% |
| প্রধান মোটর শক্তি | 37KW | 45KW | 60KW | 75KW | 90KW | 110KW |
| সম্পূর্ণ ওজন | 24টি | 24টি | 27টি | 27টি | 30t | 30t |
| সমস্ত ক্ষমতা | 115KW | 125KW | 140KW | 155KW | 180KW | 200KW |
ডব্লিউডিজে800প্রকারডিকম্পিউটার পরিমাপ এবং ফ্রিকোয়েন্সি গতি নিয়ন্ত্রিত স্থিতিশীল মাটি মিশ্রণ উদ্ভিদ কনফিগারেশন টেবিল
| না. | নামের অংশ | স্পেসিফিকেশন মডেল | পরিমাণ | উৎপত্তি স্থল | মন্তব্য | ||
| 1 | সম্পূর্ণ মেশিন |
6, সমাবেশ ফর্ম: বিচ্ছিন্ন টাইপ 7, এলাকা: 55m*15m 8, কনফিগারেশন: চারটি হপার এবং দুটি বিন (সেকেন্ডারি মিক্সিং ইন্টারমিডিয়েট বেল্ট টাইপ) |
এগ্রিগেট হপার, ফিনিশড বিন আয়রন প্লেট 5 মিমি, ফ্ল্যাট বেল্ট মেশিন গ্রহণ করে, আনত বেল্ট মেশিন চ্যানেল ইস্পাত 18 গ্রহণ করে; এগ্রিগেট হপার, মিক্সার পা 20 আই-বিম গ্রহণ করে।ফ্ল্যাট বেল্ট এবং আনত বেল্ট নাইলন বেল্ট গ্রহণ.
|
||||
| 2 |
সামগ্রিক ব্যাচিং সিস্টেম
|
সমষ্টি ফড়িং | 14m³ লোহার প্লেট 5mm ব্যবহার করে | 4 | বিয়ান, শানডং |
সংমিশ্রণ প্রকার: একক বিন রচনা হপার প্রস্থ: 3300 মিমি বিভ্রান্তিকর সঙ্গে সমষ্টি ফড়িং |
|
| ভাইব্রেটর | 1.1 কিলোওয়াট | 4 | হেনান জিনজিয়াং | ||||
| গ্রিড পর্দা |
গ্রিড-রিইনফোর্সড স্ক্রিন
|
4 | বিয়ান, শানডং | ||||
| বেল্ট স্কেল | ওজন নির্ভুলতা ±0.5-1% | 4 | বিয়ান, শানডং | ||||
| বেল্ট স্কেল ড্রাম | 4KW | 4 |
জিবো শানডং |
||||
| চাপ সেন্সর | 150 কেজি | 4 | বেংবু আনহুই | ||||
| বেল্ট স্কেল ক্যারিয়ার রোলার | φ89×1080 | 1套 | বিয়ান, শানডং | ||||
| বেল্ট স্কেল ক্যারিয়ার রোলার | φ89×1040 | 1套 | বিয়ান, শানডং | ||||
| প্রেসার বেল্ট পুলি | 1 | বিয়ান, শানডং | |||||
| ডোজিং বেল্ট মেশিন ফ্রেম | চ্যানেল ইস্পাত [18 | 1 | বিয়ান, শানডং | ||||
| মোটর চালিত কপিকল | 50120-22KW－2.5 | 1 | বিয়ান, শানডং | ||||
| রিং ফ্ল্যাট বেল্ট | 1200×5－39.3m নাইলন বেল্ট | 1 | হেব্বি | ||||
| বেল্ট মেশিন ক্যারিয়ার রোলার | φ89×455 | 1 সেট | বিয়ান, শানডং | ||||
| বেল্ট মেশিন ক্যারিয়ার রোলার | φ89×1350 | 1 সেট | বিয়ান, শানডং | ||||
| উল্লম্ব রোল | 1 সেট | বিয়ান, শানডং | |||||
| 3 | পাউডার সরবরাহ ব্যবস্থা | ফিডিং সিস্টেম পাউডার বিন | 80-100 | 2 | বিয়ান, শানডং | ||
| ধুলো অপসারণ | কোনোটিই নয় | 0 | ঐচ্ছিক | ||||
| গেট ভালভ | 800×800 | 2 | বিয়ান, শানডং | ||||
| গেট ভালভ হাত চাকা | 320 | 4 | বিয়ান, শানডং | ||||
| স্ক্রু পরিবাহক | φ325 × 2700 মিমি | 2 | বিয়ান, শানডং | ||||
| সর্পিল মোটর | 7.5KW | 2 | বিয়ান, শানডং | ||||
| ইস্পাত তারের দড়ি | φ6－10米 | 2 | বিয়ান, শানডং | ||||
| কাপড়ের ব্যাগ | φ325 | 4 | বিয়ান, শানডং | ||||
| সর্পিল ইলেকট্রনিক স্কেল | Φ325 × 1400 মিমি | 2 | বিয়ান, শানডং | ||||
| ইলেকট্রনিক ওজনের মোটর | 4KW | 2 | বিয়ান, শানডং | ||||
| বর্তমান টেনশন সেন্সর | 500 কেজি | 2 |
বেংবু, আনহুই |
||||
| 4 | অপারেশন রুম | নিয়ন্ত্রণ কক্ষ | 1 |
বেংবু, আনহুই |
নিয়ন্ত্রণ মোড: কম্পিউটার নিয়ন্ত্রণ
|
||
| এয়ার কন্ডিশনার | 1.2HP (কুলিং এবং হিটিং টাইপ) | 1 | |||||
| 5 | জল সরবরাহ ব্যবস্থা | নিমজ্জিত পাম্প | 3KW | 1 | জিবো, শানডং | জল নিয়ন্ত্রণ মোড: ফ্রিকোয়েন্সি গতি নিয়ন্ত্রণ | |
| জল পাম্প প্রবাহ | 40m³/ঘণ্টা | 1 | বিয়ান, শানডং | ||||
| 6 | মিক্সিং ডিভাইস | মিক্সার | 2 | বিয়ান, শানডং |
যন্ত্রের প্রকার: ডবল অনুভূমিক খাদ শক্তিশালী একটানা টাইপ, ডবল মোটর |
||
| ডাবল মোটর | 55KW×2 | 4 | কাইয়ুয়ান | ||||
| ব্লেড | 高锰合金耐磨材质 | 68*2 | ওয়েফাং, শানডং | ||||
| গতি হ্রাসকারী | ZLY200 | 4 | জিবো, শানডং | ||||
| 7 | স্টোরেজ ডিভাইস | আনত বেল্ট মেশিন |
ইনস্টলেশন প্রবণতা Q=18° ফ্রেম চ্যানেল: ইস্পাত [18 |
1 | বিয়ান, শানডং |
ফড়িং দরজা ড্রাইভ পদ্ধতি: বায়ুসংক্রান্ত
সংগ্রহস্থল বিন আনলোডিং উচ্চতা: 3700 মি |
|
| বৈদ্যুতিক ড্রাইভ ড্রাম | 50120-30KW－2.5 | 1 | জিবো, শানডং | ||||
| কণাকার সমতল বেল্ট | 1200×5－39.3m নাইলন বেল্ট | 1 | হেব্বি | ||||
| বেল্ট মেশিন ক্যারিয়ার রোলার | φ89×455 | 1套 | বিয়ান, শানডং | ||||
| বেল্ট মেশিন ক্যারিয়ার রোলার | φ89×1350 | 1套 | বিয়ান, শানডং | ||||
| উল্লম্ব রোল | 1套 | বিয়ান, শানডং | |||||
| চূড়ান্ত স্টোরেজ বিন | 10m³ (স্ট্যাক করা) লোহার প্লেট 5 মিমি ব্যবহার করে | 1 | বিয়ান, শানডং | ||||
| ভাইব্রেটর | 1.1 কিলোওয়াট | 1 | জিনজিয়াং, হেনান | ||||
| বৈদ্যুতিক ঘণ্টা | 1 | বিয়ান, শানডং | |||||
| 8 | এয়ার সার্কিট সিস্টেম | সোলেনয়েড ভালভ | 4V310 | 2 | ঝেজিয়াং | ||
| মোটর | Y132S1－2－5.5KWB3 | 1 | বিয়ান, শানডং | ||||
| বায়ু সংকোচকারী | 0.67/7-5.5KW | 1 | |||||
| বায়ু সিলিন্ডার | 100×250 | 4 | |||||
| 9 | বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা | বৈদ্যুতিক উপাদান | 1 | চিন্ট ডেক্সি |
বৈদ্যুতিক উপাদান ঐচ্ছিক হতে পারে; 485 যোগাযোগ সংযোগ গ্রহণ করুন |
||
| নিয়ন্ত্রণ ব্যবস্থা | 1 | বিয়ান, শানডং | |||||
| কম্পিউটার হোস্ট | 1 | লেনোভো | |||||
| মনিটর | 1 | লেনোভো | |||||
| বৈদ্যুতিন সংকেতের মেরু বদল | ৩.৭ কিলোওয়াট | 4 | হাই লি পু | ||||
| বৈদ্যুতিন সংকেতের মেরু বদল | 7.5 কিলোওয়াট | 2 | হাই লি পু | ||||
| 10 |
মধ্যবর্তী বেল্ট
|
বেল্ট ক্যারিয়ার রোলার | φ89×455 | 1 সেট | বিয়ান, শানডং | ||
| বেল্ট ক্যারিয়ার রোলার | φ89×1350 | 1 সেট | বিয়ান, শানডং | ||||
| বেল্ট | 1200×5-19.4m নাইলন বেল্ট | 1 | বিয়ান, শানডং | ||||
| বৈদ্যুতিক ড্রাইভ ড্রাম | 50120-22KW6－2.5 | 1 | বিয়ান, শানডং | ||||
| 11 | সংযুক্তি | বিশেষ যন্ত্র | 1 | বিয়ান, শানডং | |||
| ব্যবহারকারী গাইড | 1 | বিয়ান, শানডং | |||||
| সাদৃশ্য সার্টিফিকেট | 1 | বিয়ান, শানডং | |||||
দ্রষ্টব্য: 1 প্রযুক্তিগত উন্নতির কারণে, ক্রয়কৃত অংশগুলির উত্স এবং প্রযুক্তিগত পরামিতিগুলির মডেল পরিবর্তন করা যেতে পারে, তবে ফাংশনগুলি বিদ্যমানগুলির চেয়ে খারাপ নয়;
2 ক্রেতাকে নিম্নলিখিত সুবিধাগুলি প্রস্তুত করতে হবে: মিক্সিং স্টেশনের কংক্রিট ভিত্তি, মিক্সিং স্টেশনের পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেটে পাওয়ার সাপ্লাই এবং মিক্সিং স্টেশনের জল সঞ্চয়ের উত্স;যন্ত্রপাতির জন্য প্রয়োজনীয় যান্ত্রিক তেল, এবং মিক্সিং স্টেশনে প্রয়োজনীয় বজ্র সুরক্ষা ব্যবস্থা।
লাইম স্টেবিলাইজড সয়েল মিক্সিং স্টেশন হল রাস্তা নির্মাণের এক ধরনের সরঞ্জাম, যা ফুটপাথ এবং সাবগ্রেড ফাউন্ডেশন তৈরিতে ব্যাপকভাবে ব্যবহৃত হয়।এটি একটি PLC কন্ট্রোল সিস্টেম, উচ্চ ক্ষমতা, দ্রুত মিশ্রণ চক্র এবং বৃহৎ ক্ষমতার সমষ্টি ব্যাচার দিয়ে সজ্জিত, যা রাস্তা নির্মাণ প্রকল্পের জন্য এটি একটি নিখুঁত সমাধান করে তোলে।এটি চুন স্থিতিশীল মাটি মিশ্রিত করতে ব্যবহার করা যেতে পারে, এবং বিভিন্ন বৈশিষ্ট্য সহ স্থিতিশীল মাটি উত্পাদন করতে পারে।এই স্থিতিশীল মাটি মিশ্রণ স্টেশনের ক্ষমতা 50-400t/h এর মধ্যে, এবং মিশ্রণ চক্র মাত্র 60s।মোট ব্যাচার 3-6m³ পর্যন্ত ধরে রাখতে পারে।উন্নত পিএলসি কন্ট্রোল সিস্টেমের সাথে, এটি স্থিতিশীল মাটির উত্পাদনকে সঠিকভাবে নিয়ন্ত্রণ করতে পারে এবং চূড়ান্ত পণ্যের গুণমান নিশ্চিত করতে পারে।উপরন্তু, ব্যবহারকারী-বান্ধব নকশা এবং অপারেশন স্থিতিশীল মাটি মিশ্রণ স্টেশন পরিচালনা করা সহজ এবং দক্ষ করে তোলে।
স্টেবিলাইজড সয়েল মিক্সিং স্টেশনের প্রযুক্তিগত সহায়তা এবং পরিষেবার মধ্যে রয়েছে:
A1: স্টেবিলাইজড সয়েল মিক্সিং স্টেশন হল সিমেন্ট, চুন, ফ্লাই অ্যাশ ইত্যাদি দিয়ে স্থিতিশীল মাটি উৎপাদনের জন্য এক ধরনের সরঞ্জাম। এটি প্রধানত মিক্সিং সিস্টেম, অ্যাগ্রিগেট ব্যাচিং সিস্টেম, সিমেন্ট ওয়েইং সিস্টেম, ওয়াটার ওয়েজিং সিস্টেম, অ্যাডিটিভ ওয়েইং সিস্টেম, মিক্সিং এর সমন্বয়ে গঠিত। পরিবহন ব্যবস্থা এবং নিয়ন্ত্রণ ব্যবস্থা।
প্রশ্ন 2: স্টেবিলাইজড সয়েল মিক্সিং স্টেশনের সুবিধা কী কী?
A2: স্টেবিলাইজড সয়েল মিক্সিং স্টেশনের সুবিধার মধ্যে রয়েছে উচ্চ দক্ষতা, ভালো স্থিতিশীলতা, সহজ অপারেশন, কম খরচে এবং সমাপ্ত পণ্যের উচ্চ গুণমান।
প্রশ্ন 3: স্থিতিশীল মাটি মিশ্রণ স্টেশনের উপাদানগুলি কী কী?
A3: স্টেবিলাইজড সয়েল মিক্সিং স্টেশনের উপাদানগুলির মধ্যে রয়েছে মিক্সিং সিস্টেম, এগ্রিগেট ব্যাচিং সিস্টেম, সিমেন্ট ওয়েইং সিস্টেম, ওয়াটার ওয়েইং সিস্টেম, অ্যাডিটিভ ওয়েইং সিস্টেম, মিক্সিং কনভেয়িং সিস্টেম এবং কন্ট্রোল সিস্টেম।
প্রশ্ন 4: স্টেবিলাইজড সয়েল মিক্সিং স্টেশন দিয়ে কী উপকরণ তৈরি করা যেতে পারে?
A4: স্টেবিলাইজড সয়েল মিক্সিং স্টেশন সিমেন্ট, চুন, ফ্লাই অ্যাশ ইত্যাদি দিয়ে স্থিতিশীল মাটি তৈরি করতে ব্যবহার করা যেতে পারে।
প্রশ্ন 5: স্টেবিলাইজড সয়েল মিক্সিং স্টেশনের ক্ষমতা কী?
A5: স্টেবিলাইজড সয়েল মিক্সিং স্টেশনের ক্ষমতা 80-100m3/h পর্যন্ত।
